ஹைட்ராலிக் ஷேரிங் மெஷின் (QC12Y 16X4000)

வெட்டு இயந்திரம்

தயாரிப்பு விவரம்


A.Outer கட்டுமானம்
1. UG பகுப்பாய்வு (வரையறுக்கப்பட்ட உறுப்பு பகுப்பாய்வு) பயன்படுத்தி, கணினியின் உதவியாளரின் மூலம் ஒழுங்கமைப்பை மேம்படுத்துதல்.
2 முழு இயந்திரமும் தாள் தகடு பற்றவைப்பு அமைப்பில் உள்ளது, அதிர்வு வயதான தொழில்நுட்பம், அதிக வலிமை மற்றும் இயந்திரத்தின் நல்ல விறைப்பு ஆகியவற்றால் அகநிலை அழுத்தத்தால் அகற்றப்படும்.
3 .. சிலிண்டரின் மெக்கானிக்கல் ஸ்டாப்பர், ஜைடிங் பிளாக், துல்லியமான மற்றும் நிலையான செயல்திறன், நல்ல ஒத்திசைத்தல் செயல்திறன் மற்றும் உயர்ந்த மறுபக்க நிலைகள் துல்லியமான துல்லியமான துல்லியமான நிலைக்கான உயர்ந்த பின்னூட்ட துல்லியத்தின் பொதுவானது.
4. ஜேர்மன் திறன் உள்விளைவுகளை தவிர்க்கும் திறன் கொண்டது.
5. முழு சட்டையும் மணல் காகிதத்தால் துருப்பிடித்து, விரக்தியுடன்.

B.feature அல்லது பண்பு.

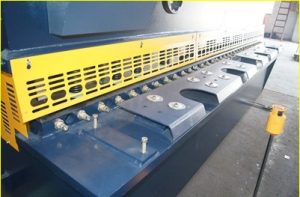

1. உதவி கருவி பணி அட்டவணையில் அமைக்கவும், கருவிகளை சரிசெய்தல் எளிதாக்குங்கள்
2. ரோலிங் பொருள் ஆதரவு எளிதானது
3. காட்டி மூலம் அடையாளப்படுத்தல் ஒரு கையளவு மற்றும் உடனடியாக சரிசெய்தல், கத்தி அனுமதி சரிசெய்தல் வழங்கப்படுகிறது.
4. நான்கு பக்க விளிம்பில் கத்தி கத்தி தத்தெடுப்பு கத்தி சேவை வாழ்க்கை நீடிக்கும்.
5. லைட் மற்றும் கட்டுப்பாட்டு சாதனங்களுடன் கூடிய அடுப்பு சாதனம் பக்கவாட்டு வெட்டுவதற்கு ஒரு எளிமையான மற்றும் உடனடி சரிசெய்தல் மூலம் அமைக்கப்படுகிறது.
6. பின்புற தடுப்பூசி மின்சார சரிசெய்தல் மற்றும் கையேடு சரிசெய்தல் சாதனங்களுடன் பொருத்தப்பட்டிருக்கும், மற்றும் டிஜிட்டல் டிஸ்ப்ளே சாதனமானது stopper அளவு மற்றும் வெட்டுதல் முறைகளைக் காட்டிலும் கிடைக்கின்றது.

சி. ஹைட்ராலிக் அமைப்பு
1.அந்த ஹைட்ராலிக் ஒருங்கிணைந்த வால்வு தொகுதி பயன்படுத்தப்படுகிறது, மற்றும் குழாய் இணைப்பு சிறப்பான கட்டமைப்பில் குறைக்கப்படுகிறது, சிறந்த விறைப்பு மற்றும் உறுதிப்பாடு பொதுவாக.
2. பொருள் பொருத்துதல்: கையேட்டை இயக்கவும்

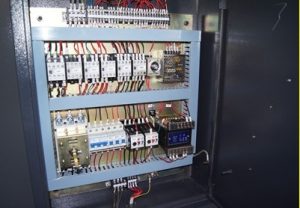

D.Electric கட்டுப்பாட்டு அமைப்பு
1. மின் கூறு மற்றும் பொருள் சர்வதேச தரத்தை சந்திக்க, பாதுகாப்பான மற்றும் நீண்ட காலமாக.
2, இயந்திரம் AC380V, 50HZ மற்றும் AC220V உடன் கட்டுப்பாட்டு வளையுடன் உள்ளது. பின்வரிசை கட்டுப்பாட்டுக்கான 24V, அறிகுறிகளுக்கான ஒளி 6V, மற்ற பாகத்திற்கான 24V (வாடிக்கையாளர் தேவைகள் மாற்றங்களின் படி)
3. இடது புறத்தில் மின்சார பெட்டி. இயக்கப்படும் பொத்தான்கள் இயந்திரத்தின் பொத்தானை அட்டவணையில் உள்ளன. மின் சுவிட்ச், காட்டி விளக்குகள் மின்சாரத்தில் உள்ளன.

ஈ முன்னணி
1.Frontgauge: அட்டவணை மீது அமைத்தல், காட்டி கொண்டு, stopper சரி.

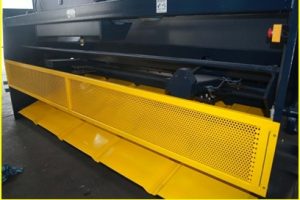

2.Backguage: கருவித்தொகுப்பை அமைத்தல், 0.55KW எலக்ட்ரிக் மோட்டார் மூலம் இயங்கும் வரை-கருவித்தொகுப்புடன் ஸ்விங் செய்தல். பின்புற தடுப்பூசி மின்சார சரிசெய்தல் மற்றும் கையேடு சரிசெய்தல் சாதனங்களுடன் பொருத்தப்பட்டிருக்கும், மேலும் டிஜிட்டல் டிஸ்ப்ளே சாதனமானது stopper அளவு மற்றும் வெட்டுதல் முறைகளைக் காட்டிலும் கிடைக்கும்.

விநியோக பட்டியலின் F.Parts

இல்லை.பெயர்அலகு
1மேக்ஸ். தட்டு தடிமன்மிமீ16
2மேக்ஸ். தட்டில் அகலம்மிமீ4000
3இறுக்கமான வலிமைN / m மீ 2450
4கோணக் கோணம்2 ° 30 '
5கம்பம் தூரம்மிமீ4265
6மேக்ஸ் பேக் காஜ் வீச்சுமிமீ750
7ஸ்ட்ரோக் முறைமுறை / நிமிடம்8
8பிளேட் நீளம்மிமீ4100
9 கியர் பம்ப்மாதிரிNT2-G63F
10பாய்ச்சல்எல் / நிமிடம்63
11அழுத்தம்MPa31.5
12முதன்மை மோட்டார்கேஎம்22
